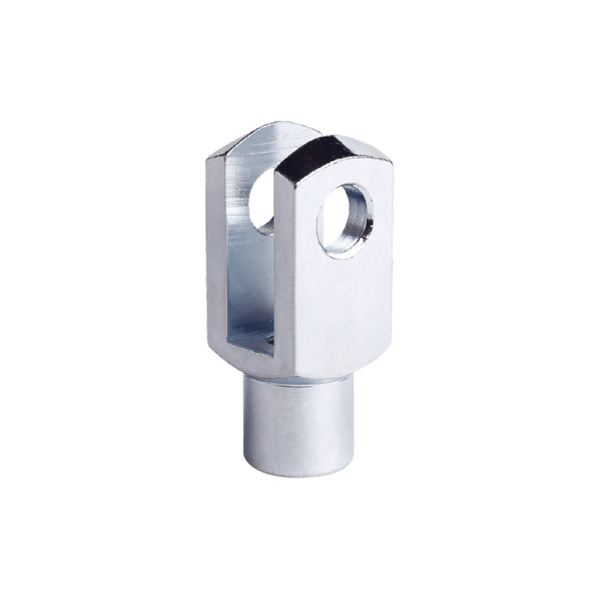

Clevises DIN71752 DIN ISO8140 CETOP

Η σειρά FK είναι η στάνταρ γκάμα μετρικών κλεφτήρων που είναι γνωστές και ως άκρες ζυγού και πιρουνιού. Εκτός από τη γκάμα του καταλόγου μας, έχουμε παραγάγει χιλιάδες ειδικές μηχανές για να ταιριάζουν σε μεμονωμένες εφαρμογές πελατών, επομένως παρακαλούμε να ρωτήσετε για οποιοδήποτε είδος δεν εμφανίζεται. Διατίθενται επίσης ανοξείδωτα συγκροτήματα τραχείας. μπορείτε να είστε σίγουροι ότι θα αγοράσετε Clevises DIN71752 DIN ISO8140 CETOP από το εργοστάσιό μας.
Οι σύνδεσμοι ή το συγκρότημα σχισμής με καρφίτσες, μπουλόνια ή κυκλικά κλιπ είναι όλα διαθέσιμα όπως θέλετε.
Κατάλληλο για πνευματικούς κυλίνδρους, ελατήρια αερίου, καλώδια

Αποστολή Ερώτησης

περιγραφή προϊόντος

Μέρος Αρ.	Διαστάσεις																Βάρος
	d₁ H₉	g ±0,5	a₁ h₁₁	a₂ +0,30 -0,16	b₁ B₁₃	b₂ Διοικ. Παραλλαγή		d₂ Κανονικό νήμα Νήμα λεπτού τόνου		d₃ 0.3	f ±0,2	l₁ ±0,5	l₂ Διοικ. Παραλλαγή		l₃ ±0,2	r	Kg≈
FK 4X8	4	8	8	8	4	4	Β13	Μ4Χ0,7		8	0.5	21	16	±0,3	6.0	0.5	0.005
ΦΚ 4Χ16	4	16	8	8	4	4	Β13	Μ4Χ0,7		8	0.5	29	24	±0,3	6.0	0.5	0.007
FK 5X10	5	10	10	10	5	5	Β13	Μ5Χ0,8		9	0.5	26	20	±0,3	7.5	0.5	0.009
FK 5Χ20	5	20	10	10	5	5	Β13	Μ5Χ0,8		9	0.5	36	30	±0,3	7.5	0.5	0.013
ΦΚ 6Χ12	6	12	12	12	6	6	Β13	Μ6Χ1		10	0.5	31	24	±0,3	9.0	0.5	0.015
FK 6X24	6	24	12	12	6	6	Β13	Μ6Χ1		10	0.5	43	36	χώμα 0,4	9.0	0.5	0.021
ΦΚ 8Χ16	8	16	16	16	8	8	Β13	Μ8Χ1,25		14	0.5	42	32	±0,4	12.0	0.5	0.037
FK 8X16 FG	8	16	16	16	8	8	Β13		Μ8Χ1	14	0.5	42	32	±0,4	12.0	0.5	0.037
FK 8X32	8	32	16	16	8	8	Β13	Μ8Χ1,25		14	0.5	58	48	±0,4	12.0	0.5	0.054
FK 8X32 FG	8	32	16	16	8	8	Β13		Μ8Χ1	14	0.5	58	48	±0,4	12.0	0.5	0.054
FK 10Χ20	10	20	20	20	10	10	Β13	Μ10Χ1,5		18	0.5	52	40	±0,4	15.0	0.5	0.074
FK 10X20 FG	10	20	20	20	10	10	Β13		Μ10Χ1,25	18	0.5	52	40	±0,4	15.0	0.5	0.074
FK 10Χ40	10	40	20	20	10	10	+0,7 +0,15	Μ10Χ1,5		18	0.5	72	60	±0,4	15.0	0.5	0.116
FK 10X40 FG	10	40	20	20	10	10	+0,7 +0,15		Μ10Χ1,25	18	0.5	72	60	±0,4	15.0	0.5	0.116
ΦΚ 12Χ24	12	24	24	24	12	12	+0,7 +0,15	Μ12Χ1,75		20	0.5	62	48	±0,4	18.0	0.5	0.121
FK 12X24 FG	12	24	24	24	12	12	+0,7 +0,15		Μ12Χ1,25	20	0.5	62	48	±0,4	18.0	0.5	0.121
ΦΚ 12Χ48	12	48	24	24	12	12	+0,7 +0,15	Μ12Χ1,75		20	0.5	86	72	±0,4	18.0	0.5	0.175
FK 12X48 FG	12	48	24	24	12	12	+0,7 +0,15		Μ12Χ1,25	20	0.5	86	72	±0,4	18.0	0.5	0.175
ΦΚ 14Χ28	14	28	27	27	14	14	+0,7 +0,15	Μ14Χ2		24	1.0	72	56	±0,4	22.5	1.0	0.178
FK 14X28 FG	14	28	27	27	14	14	+0,7 +0,15		Μ14Χ1,5	24	1.0	72	56	±0,4	22.5	1.0	0.178
ΦΚ 14Χ56	14	56	27	27	14	14	+0,7 +0,15	Μ14Χ2		24	1.0	101	85	±0,4	22.5	1.0	0.258
FK 14X56 FG	14	56	27	27	14	14	+0,7 +0,15		Μ14Χ1,5	24	1.0	101	85	±0,4	22.5	1.0	0.258
ΦΚ 16Χ32	16	32	32	32	16	16	+0,7 +0,15	Μ16Χ2		26	1.0	83	64	±0,4	24.0	1.0	0.282
FK 16X32 FG	16	32	32	32	16	16	+0,7 +0,15		Μ16Χ1,5	26	1.0	83	64	0.4	24.0	1.0	0.282
ΦΚ 16Χ64	16	64	32	32	16	16	+0,7 +0,15	Μ16Χ2		26	1.0	115	96	±0,4	24.0	1.0	0.411
FK 16X64 FG	16	64	32	32	16	16	+0,7 +0,15		Μ16Χ1,5	26	1.0	115	96	±0,4	24.0	1.0	0.411
ΦΚ 18Χ36	18	36	36	36	18	18	+0,7 +0,15	Μ18Χ2,5		30	1.0	94	72	±0,4	27.0	1.5	0.39
FK 18X36 FG	18	36	36	36	18	18	+0,7 +0,15		Μ18Χ1,5	30	1.0	94	72	±0,4	27.0	1.5	0.39
FK 20X40	20	40	40	40	20	20	+0,7 +0,15	Μ20Χ2,5		34	1.0	105	80	±0,4	30.0	1.5	0.55
FK 20X40 FG	20	40	40	40	20	20	+0,7 +0,15		Μ20Χ1,5	34	1.0	105	80	±0,4	30.0	1.5	0.55
FK 20X80	20	80	40	40	20	20	+0,7 +0,15	Μ20Χ2,5		34	1.0	145	120	±0,4	30.0	1.5	0.80
FK 20X80 FG	20	80	40	40	20	20	+0,7 +0,15		Μ20Χ1,5	34	1.0	145	120	±0,4	30.0	1.5	0.80
FK 25X50	25	50	50	50	25	25	+0,7 +0,15	Μ24Χ3		42	1.5	132	100	±0,4	36.0	1.5	1.10
FK 25X50 FG	25	50	50	50	25	25	+0,7 +0,15		Μ24Χ2	42	1.5	132	100	±0,4	36.0	1.5	1.10
FK 28X56	28	56	55	55	28	28	+0,7 +0,15	Μ27Χ3		48	1.5	148	112	±0,4	40.0	2.0	1.50
FK 28X56 FG	28	56	55	55	28	28	+0,7 +0,15		Μ27Χ2	48	1.5	148	112	±0,4	40.0	2.0	1.50
FK 30X54 FG	30	54	55	55	30	30	+0,7 +0,15		Μ27Χ2	48	1.5	148	110	±0,4	40.0	2.0	1.44
FK 30X60	30	60	60	60	30	30	+0,7 +0,15	Μ30Χ3,5		52	1.5	160	120	±0,4	42.0	2.0	1.97
FK 30X60 FG	30	60	60	60	30	30	+0,7 +0,15		Μ30Χ2	52	1.5	160	120	±0,4	42.0	2.0	1.97
FK 35X54 FG	35	54	70	70	35	35	+0,7 +0,15		Μ36Χ2	60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 35X72	35	72	70	70	35	35	+0,7 +0,15	Μ36Χ4		60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 35X72 FG	35	72	70	70	35	35	+0,7 +0,15		Μ36Χ2	60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 36X72	35	72	70	70	36	36	+0,7 +0,15	Μ36Χ4		60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 36X72 FG	35	72	70	70	36	36	+0,7 +0,15		Μ36Χ2	60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 40X84 FG	40	84	85	85	40	40	+0,7 +0,15		Μ42Χ2	70	3.0	232	168	±0,4	63.5	5.0	5.64
FK 42X84	42	84	85	85	42	42	+0,7 +0,15	Μ42Χ4,5		70	3.0	232	168	±0,4	63.5	5.0	5.34
FK 42X84 FG	42	84	85	85	42	42	+0,7 +0,15		Μ42Χ2	70	3.0	232	168	±0,4	63.5	5.0	5.34
FK 50X96	50	96	96	96	50	50	+0,7 +0,15	Μ48Χ5		82	3.0	265	192	±0,4	73.0	5.0	7.86
FK 50X96 FG	50	96	96	96	50	50	+0,7 +0,15		Μ48Χ2	82	3.0	265	192	±0,4	73.0	5.0	7.86

Κωδικός νήματος: λεπτό νήμα – FG, αριστερόστροφο νήμα – LH, λεπτό νήμα και αριστερόστροφο νήμα-FGLH.

Επεξεργασίες υλικών και επιφανειών:

1) Χάλυβας χαμηλής περιεκτικότητας σε άνθρακα Q235A. Επικαλυμμένο με αντισκωριακό λάδι, ψευδάργυρο ή επινικέλιο.

2) Εναλλακτικός ανοξείδωτος χάλυβας 304, ανοξείδωτος χάλυβας 303, ανοξείδωτος χάλυβας 316. Επιφανειακή παθητικοποίηση.

3) Εναλλακτικό αλουμίνιο 6061; Καθαρισμός επιφάνειας ή φινίρισμα ανοδίωσης.

4) Εναλλακτικός χάλυβας μεσαίου άνθρακα 45. Επικαλυμμένο με αντισκωριακό λάδι, ψευδάργυρο ή επινικέλιο.

Η Ningbo Dongzhou Transmission Co., ltd είναι καλά εξοπλισμένη με περισσότερα από 300 όλα τα είδη μηχανικών μηχανημάτων ακριβείας και επαγγελματικά όργανα δοκιμών. Η Ningbo Dongzhou Transmission Co., ltd είναι κορυφαίοι κατασκευαστές DIN71752 Clevises και Clevises τύπου FK DIN71752 / DIN ISO8140 / CETOP M4-M48 που ειδικεύονται στην κατασκευή μηχανικών ανταλλακτικών, ανταλλακτικών αγροτικών μηχανημάτων και ανταλλακτικών αυτοκινήτων όπως Rootslips, Clevises, Clevises, Ακτινικό σφαιρικό απλό ρουλεμάν, σφαιρικές αρθρώσεις και ούτω καθεξής. Τα μη τυποποιημένα προϊόντα μπορούν να σχεδιαστούν και να τεθούν σε παραγωγή σύμφωνα με δείγματα ή σχέδια ανάλογα. Τα εργοστασιακά κατασκευασμένα Clevises σειράς FK DIN71752 / DIN ISO8140 / CETOP M4-M48 είναι ευπρόσδεκτα τόσο στο εσωτερικό όσο και στο εξωτερικό, όπως οι ΗΠΑ, η Ευρώπη, η Μέση Ανατολή, η Νοτιοανατολική Ασία κ.λπ. Διαθέτουμε επίσης χονδρική πώληση αυτών των προϊόντων σε όλο τον κόσμο.
