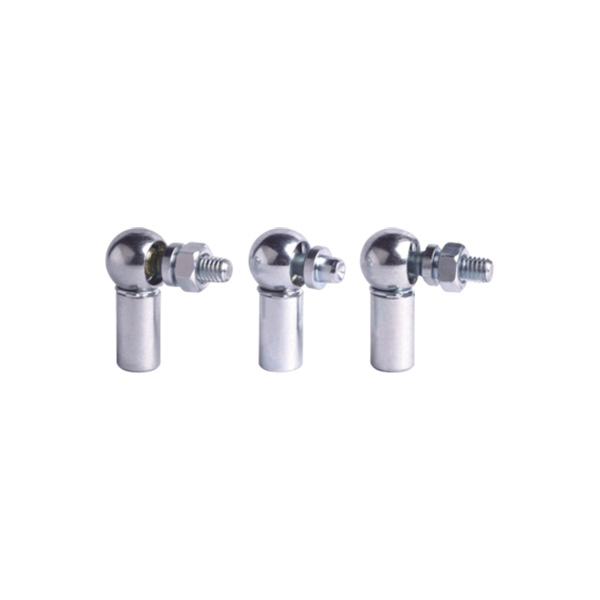

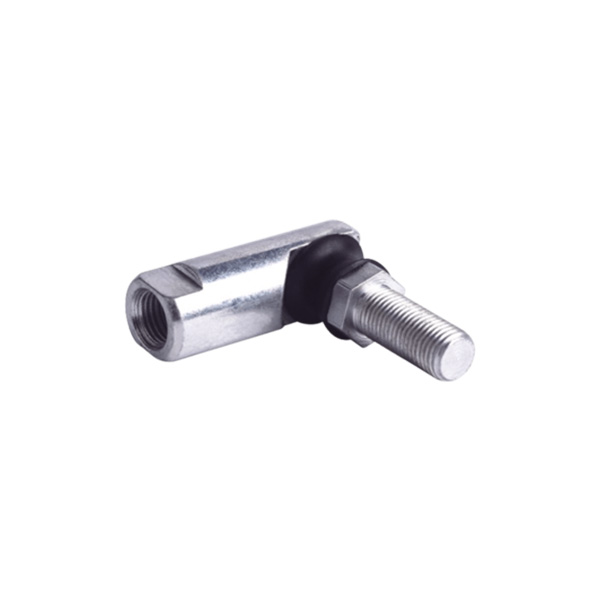

Γωνιακές αρθρώσεις DIN71802

Οι γωνιακοί σύνδεσμοι DIN71802 από την China Dongzhou είναι οι τυπικοί σφαιρικοί σύνδεσμοι μας κατάλληλοι για εφαρμογές ελαφρού έως μεσαίου βιομηχανικού/μηχανικού φορτίου που απαιτούν ομαλή δράση και καλή αντοχή στη φθορά. Το στεγανοποιητικό καπάκι και το παξιμάδι είναι προαιρετικά όπως θέλετε.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Οι γωνιακοί σύνδεσμοι DIN71802 είναι ένα μηχανικό στοιχείο που χρησιμοποιείται για σύνδεση και μετάδοση ροπής. Ο σχεδιασμός του πληροί τις απαιτήσεις του Διεθνούς Οργανισμού Τυποποίησης, διασφαλίζοντας παγκόσμια εναλλαξιμότητα και συμβατότητα. Το προϊόν αποτελείται από μια κεφαλή μπάλας, ένα κάθισμα μπάλας και μια λαβή μπάλας. Η κεφαλή της μπάλας είναι συνήθως με σπείρωμα και μπορεί να συνδεθεί με το κάθισμα της μπάλας, ενώ η λαβή της μπάλας χρησιμοποιείται για τη στερέωση της θέσης της κεφαλής μπάλας και του σφαιρικού καθίσματος.

Διαστάσεις									Βάρος Kg/1000 τεμάχια για τον τύπο
d₁ h₉	d₂	l₂ 0.3	l₃ 0.3	e ελάχ.	d₅ h11	l₁ 0.2	a 0.3	ΝΔ h₁₄	A και AS C και CS	Β και BS
8	Μ 5	10.2	9	10.2	5	4.0 7.5	22	7	15.20	12.85 13.35
10	Μ 6	12.5	11	11.5	6	4.5 8.0	25	8	25.20	21.30 22.00
13	Μ 8	16.5	13	14.0	8	5.0 10	30	11	53.10	43.10 45.00
16	Μ 10 Μ 12	20.0	16	15.5	10	6.0 13	35	13	103.8	82.30 86.60
19	Μ 14Χ1,5 Μ 14Χ2 Μ 16	28.0	20	21.5	14	12 18	45	16	220.9	181.0 188.7

1)Τύπος A, B, C χωρίς κλιπ ασφαλείας στην υποδοχή μπάλας.

Τύπος AS, BS, CS με κλιπ ασφαλείας στην υποδοχή μπάλας.

2) Μπαλάκι τύπου C、 CS με επιφάνεια κλειδιού.

3) Εναλλακτικό αριστερό νήμα για την υποδοχή της μπάλας.

4) Υποδοχή μπάλας με ή χωρίς επιφάνεια κλειδιού ή εξάγωνη επιφάνεια όπως απαιτείται.

5) Μπαλάκι με ή χωρίς καπάκι στεγανοποίησης όπως απαιτείται.

6) Μπαλάκι με ή χωρίς παξιμάδι όπως απαιτείται.

Επεξεργασίες υλικών και επιφανειών:

1)Μπίλια καρφιά: μεσαίου άνθρακα χάλυβας 45; Μπαλική υποδοχή: χάλυβας χαμηλής περιεκτικότητας σε άνθρακα Q235A; Δαχτυλίδι κουμπώματος και κλιπ ασφαλείας: ατσάλι με ελατήριο. Ψευδάργυρος.

2)Εναλλακτικός ανοξείδωτος χάλυβας 304, ανοξείδωτος χάλυβας 303 ή ανοξείδωτος χάλυβας 316. Παθητικοποίηση επιφανειών.
