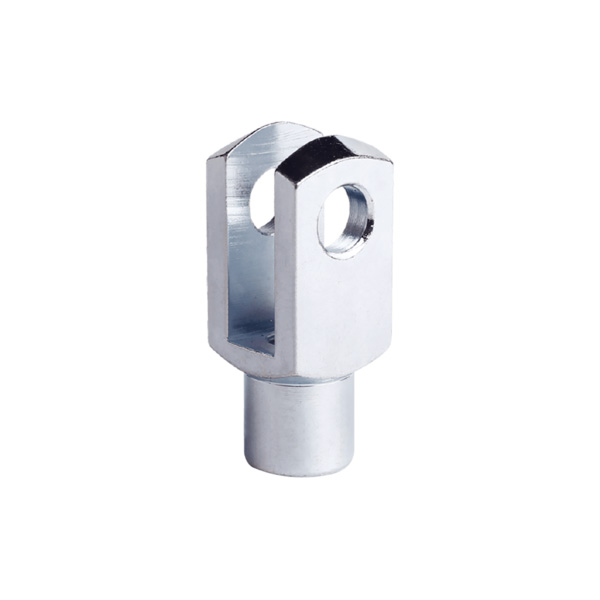

Clevises με περιστρεφόμενο άξονα

Έχουν τις ίδιες διαστάσεις με το DIN71752, αλλά τα Clevises με περιστρεφόμενο άξονα είναι περιστρεφόμενα, επομένως δεν χρειάζεται να ρυθμίσετε την ακτινική θέση κατά την τοποθέτηση. Ο άξονας περιστροφής θα αντισταθμίσει τις ακτινικές κινήσεις που περικλείονται από άξονες ή μοχλούς που δεν βρίσκονται ακριβώς στο μονό ή με το καλώδιο του κάδου. Κατά την τοποθέτηση, όλα τα κινητά μέρη και οι επιφάνειες επαφής πρέπει να λιπαίνονται.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Μέρος Αρ.	Διαστάσεις										Στατικό φορτίο	Βάρος
	a	b	d₁	d₂	d₃	l₁	l₂	l₃	l₄	sw
FKR 4X8	8	4	4	Μ4	8	8	16	21	3. 0	6	500	0. 006
FKR 4X16	8	4	4	Μ4	8	16	24	29	3. 0	6	500	0. 008
FKR 5Χ10	10	5	5	Μ5	9	10	20	26	4. 0	7	800	0. 010
FKR 5X20	10	5	5	Μ5	9	20	30	36	4. 0	7	800	0. 014
FKR 6X12	12	6	6	Μ6	10	12	24	31	5. 5	9	2400	0. 016
FKR 6X24	12	6	6	Μ6	10	24	36	43	5. 5	9	2400	0. 023
FKR 8X16	16	8	8	Μ8	14	16	32	42	8. 0	12	3400	0. 038
FKR 8X32	16	8	8	Μ8	14	32	48	58	8. 0	12	3400	0. 055
FKR 10Χ20	20	10	10	Μ10	18	20	40	52	11. 5	16	6000	0. 080
FKR 10Χ40	20	10	10	Μ10	18	40	60	72	11. 5	16	6000	0. 120
FKR 12X24	24	12	12	Μ12	20	24	48	62	14. 0	18	14000	0. 125
FKR 12X48	24	12	12	Μ12	20	48	72	86	14. 0	18	14000	0. 180
FKR 14X28	27	14	14	Μ14	24	28	56	72	18. 5	22	16000	0. 190
FKR 14Χ56	27	14	14	Μ14	24	56	85	101	18. 5	22	16000	0. 265
FKR 16X32	32	16	16	Μ16	26	32	64	83	20. 0	24	18000	0. 300
FKR 16X64	32	16	16	Μ16	26	64	96	115	20. 0	24	18000	0. 430

Κωδικός νήματος: λεπτό νήμα – FG, αριστερόστροφο νήμα – LH, λεπτό νήμα και αριστερόστροφο νήμα-FGLH.

Επεξεργασίες υλικών και επιφανειών:

Πιρούνι: χάλυβας χαμηλής περιεκτικότητας σε άνθρακα Q235A; Επικαλυμμένο με αντισκωριακό λάδι, ψευδάργυρο ή επινικέλιο.

Άξονας: μεσαίου άνθρακα χάλυβας 45; Επικαλυμμένο με αντισκωριακό λάδι, ψευδάργυρο ή επινικέλιο.

Δαχτυλίδι: χάλυβας ελατηρίου; Επικαλυμμένο με αντισκωριακό λάδι, ψευδάργυρο ή επινικέλιο.

Η Ningbo Dongzhou Transmission Co., ltd είναι καλά εξοπλισμένη με περισσότερα από 300 όλα τα είδη μηχανικών μηχανημάτων ακριβείας και επαγγελματικά όργανα δοκιμών. Η Ningbo Dongzhou Transmission Co., ltd είναι κορυφαίος κατασκευαστής προμηθευτών Clevises με περιστρεφόμενο άξονα και Clevises με περιστρεφόμενο άξονα, οι οποίοι ειδικεύονται στην κατασκευή μηχανικών ανταλλακτικών, εξαρτημάτων αγροτικών μηχανημάτων και ανταλλακτικών αυτοκινήτων όπως Clevises, Bolts, Clips, Rod Ends, Radial Spherical Plain Bearing, Ball Joints και ούτω καθεξής. Τα μη τυποποιημένα προϊόντα μπορούν να σχεδιαστούν και να τεθούν σε παραγωγή σύμφωνα με δείγματα ή σχέδια ανάλογα. Τα εργοστασιακά κατασκευασμένα Clevises με Περιστρεφόμενο Άξονα είναι ευπρόσδεκτα τόσο στο εσωτερικό όσο και στο εξωτερικό, όπως οι ΗΠΑ, η Ευρώπη, η Μέση Ανατολή, η Νοτιοανατολική Ασία κ.λπ. Διαθέτουμε επίσης χονδρική πώληση αυτών των προϊόντων σε όλο τον κόσμο.
