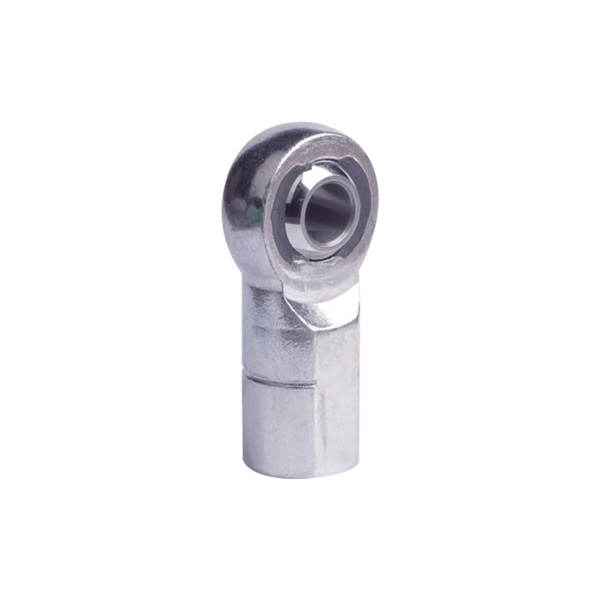

Ακρα ράβδου έγχυσης υψηλού φορτίου PMXF
Σειρά νάιλον ράβδος έγχυσης υψηλού φορτίου με άκρα PMXF με τυπική σειρά αυτολιπασματίνης 3 τεμαχίων. Κατάλληλο για ελαφριές έως μεσαίες/βαριές βιομηχανικές/μηχανολογικές εφαρμογές, κατασκευαστικό εξοπλισμό, γεωργικό εξοπλισμό, οχήματα αναψυχής, εξοπλισμό ακριβείας, γραμμική κίνηση
Αποστολή Ερώτησης
περιγραφή προϊόντος
|
Μέρος Αρ. |
Διαστάσεις |
Βάρος |
||||||||||
|
|
N Νήμα 6Η |
A ±0,4 |
D ±0,25 |
E ±0,25 |
C +1,50 -0,75 |
F +0,05 -0,25 |
T ±0,12 |
W ±0,12 |
B +0,065 -0,012 |
α° Μη ευθυγράμμιση ΓΩΝΙΑ |
ΗΜΕΡΑ ΧΟΡΟΥ ΑΝΑΦ |
Kg ≈ |
|
PMXF5 |
M5x0,8 |
27.00 |
16.00 |
11.00 |
14.00 |
9.00 |
6.25 |
8.00 |
5.00 |
14° |
11.10 |
0.019 |
|
PMXF6 |
Μ6Χ1.0 |
30.00 |
19.00 |
13.00 |
14.00 |
11.00 |
7.00 |
9.00 |
6.00 |
13° |
12.70 |
0.029 |
|
PMXF8 |
M8x1,25 |
36.00 |
22.25 |
16.00 |
17.00 |
14.00 |
8.75 |
12.00 |
8.00 |
18° |
15.88 |
0.051 |
|
PMXF10 |
M10x1,5 |
43.00 |
27.00 |
19.00 |
21.00 |
17.00 |
10.50 |
14.00 |
10.00 |
17° |
19.05 |
0.086 |
|
PMXF12 |
M12x1,75 |
50.00 |
30.00 |
22.00 |
24.00 |
19.00 |
12.00 |
16.00 |
12.00 |
17° |
22.23 |
0.124 |
|
PMXF14 |
M14x2,0 |
57.00 |
34.75 |
25.00 |
27.00 |
22.00 |
13.50 |
19.00 |
14.00 |
21° |
25.40 |
0.184 |
|
PMXF16 |
M16x2,0 |
64.00 |
38.00 |
27.00 |
33.00 |
22.00 |
14.25 |
21.00 |
16.00 |
23° |
28.58 |
0.223 |
|
PMXF20 |
Μ20Χ1,5 |
77.00 |
46.00 |
34.00 |
40.00 |
30.00 |
18.00 |
25.00 |
20.00 |
20° |
34.93 |
0.436 |
Επεξεργασίες υλικών και επιφανειών:
- Σώμα: κράμα χάλυβα 35CrMo με θερμική επεξεργασία. Εναλλακτικός ανοξείδωτος χάλυβας με επιφανειακή παθητικοποίηση.
- Ατσάλινο μπίλια: ρουλεμάν χάλυβα GCr15 με σκληρή επιχρωμίωση. Εναλλακτικό ανοξείδωτο ατσάλι 440C.
- Αγώνας: νάιλον.
- Για το αριστερό νήμα, προσθέστε το επίθημα "L", π.χ. PMXFL 8.
