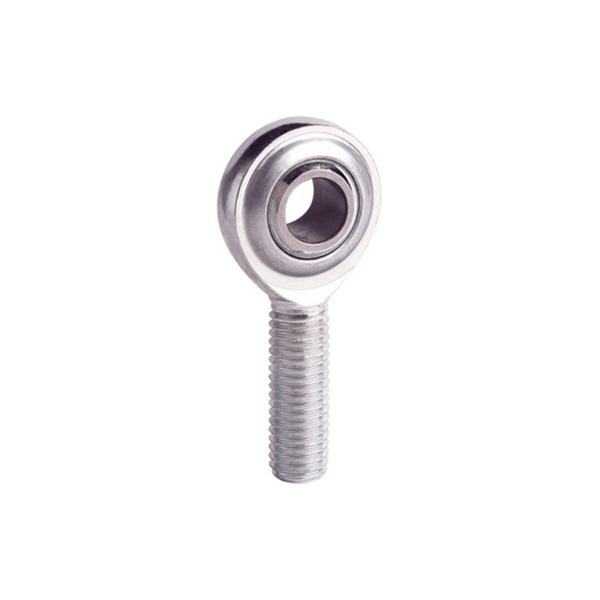

Απαιτούμενη συντήρηση CM Ακρα ράβδων

Μπορείτε να είστε σίγουροι ότι θα αγοράσετε άκρα ράβδων που απαιτούνται συντήρηση CM από το εργοστάσιό μας. Το σώμα της γυρισμένης ράβδου πιέζεται γύρω από τον εσωτερικό δακτύλιο με σκληρό επιχρωμιωμένο ρουλεμάν από χάλυβα. Η οπή λίπανσης ή η θηλή γράσου είναι διαθέσιμη για μέγεθος μεγαλύτερο από CM5. Μεγέθη ίντσας και δημοφιλή στην αμερικανική αγορά με μεγάλη χωρητικότητα φόρτωσης και απλοποίηση μηχανισμού.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Με πολυετή εμπειρία στην παραγωγή άκρων ράβδων που απαιτούνται για συντήρηση CM, η Dongzhou μπορεί να προμηθεύσει μια ευρεία γκάμα άκρων ράβδων που απαιτούνται για συντήρηση CM. Τα άκρα ράβδων που απαιτούνται για συντήρηση CM υψηλής ποιότητας μπορούν να ανταποκριθούν σε πολλές εφαρμογές. Εκτός από την παρακάτω λίστα προϊόντων, μπορείτε επίσης να προσαρμόσετε το δικό σας μοναδικό προϊόν σύμφωνα με τις συγκεκριμένες ανάγκες σας.

Μέρος Αρ.	Διαστάσεις									Φόρτωση αξιολογήσεων	Βάρος
	d	B	C₁	h₁	d₂	d_k	L₃ ελάχ	d₃ 3Α	a ≈		Kg≈
CM3*	0.1900	0.312	0.234	1.250	0.625	0.437	0.750	10-32	10	5.355	0.014
CM4*	0.2500	0.375	0.250	1.562	0.750	0.500	1.000	1/4-28	13.5	9.839	0.018
CM5*	0.3125	0.437	0.312	1.875	0.875	0.625	1.250	5/16-24	11	15.910	0.032
CM6	0.3750	0.500	0.359	1.938	1.000	0.719	1.250	3/8-24	11	22.542	0.050
CM7	0.4375	0.562	0.406	2.125	1.125	0.812	1.375	16-7/20	10.5	28.223	0.068
CM8	0.5000	0.625	0.453	2.438	1.312	0.937	1.500	1/2-20	10	37.087	0.109
CM10	0.6250	0.75	0.484	2.625	1.500	1.125	1.625	5/8-18	13	43.203	0.163
CM12	0.7500	0.875	0.593	2.875	1.750	1.312	1.750	3/4-16	12	63.193	0.259

- Το σώμα της ράβδου πιέζεται γύρω από τον εσωτερικό δακτύλιο.

- Η οπή λίπανσης ή η θηλή λίπανσης δεν είναι διαθέσιμη για τα μεγέθη που φέρουν την ένδειξη "*". Όταν απαιτείται λιπαστήριο για άλλα μεγέθη, χρησιμοποιήστε το σήμα CLM..C.

- Εάν συναρμολογείτε με ράβδο, προσθέστε το επίθημα "S" , π.χ. CM 8S.

- Οι ονομασίες φορτίου ισχύουν μόνο για τα άκρα της ράβδου χωρίς θηλή γράσου.

- Για το αριστερό νήμα, προσθέστε το επίθημα "L", π.χ. CML 8.

- Όλα με μέρος στροφής.

Επεξεργασίες υλικών και επιφανειών:

- Σώμα: χάλυβας μεσαίου άνθρακα 45, επίστρωση ψευδαργύρου. χαλύβδινη σφαίρα: ρουλεμάν χάλυβα με σκληρή επιχρωμίωση.

- Σώμα: ανοξείδωτος χάλυβας 304, ανοξείδωτος χάλυβας 303 ή ανοξείδωτος χάλυβας 316 είναι προαιρετικός με επιφανειακή παθητικοποίηση. Ατσάλινη μπάλα: εναλλακτικό ανοξείδωτο ατσάλι 440C.
