Rod Ends: Ένας οδηγός βάθους από την επιλογή έως την εγκατάσταση

Τα άκρα της ράβδου(γνωστές και ως αρθρώσεις Heim ή τριανταφυλλιές) είναι κοινά εξαρτήματα μηχανικής σύνδεσης που βρίσκονται σε αναρτήσεις αγωνιστικών αυτοκινήτων, συστήματα ελέγχου αεροσκαφών, βιομηχανικούς αυτοματισμούς, ακόμη και σε γεωργικά μηχανήματα. Το βασικό τους πλεονέκτημα έγκειται στον σφαιρικό σχεδιασμό απλού ρουλεμάν τους, ο οποίος επιτρέπει τη γωνιακή εσφαλμένη ευθυγράμμιση κατά τη μεταφορά φορτίων, σε συνδυασμό με ένα σώμα με σπείρωμα για ρύθμιση μήκους.

Ωστόσο, αυτό το φαινομενικά απλό εξάρτημα κρύβει πολλές παγίδες κατά την επιλογή, την εγκατάσταση και τη χρήση. Πολλές βλάβες δεν οφείλονται σε ελαττώματα του προϊόντος αλλά επειδή το εξάρτημα χρησιμοποιήθηκε σε λάθος εφαρμογή ή εγκαταστάθηκε λανθασμένα. Αυτό το άρθρο διερευνά τις μηχανικές πρακτικές που είναι απαραίτητες για τη σωστή επιλογή και χρήση των ρουλεμάν άκρων ράβδων.

1. Επιλογή: The Foundation of Performance and Longevity

Η επιλογή ενός ρουλεμάν άκρου ράβδου είναι πολύ πιο περίπλοκη από την απλή "επιλογή ενός κατά μέγεθος". Πρέπει να αξιολογήσετε διεξοδικά το φορτίο, τον τύπο κίνησης, το περιβάλλον, τις απαιτήσεις συντήρησης και πολλά άλλα.

1.1 Υλικό και Αντοχή: Ανταλλαγές για Κρίσιμες Εφαρμογές

Τα κοινά υλικά άκρου ράβδων περιλαμβάνουν μαλακό χάλυβα, κράμα αλουμινίου, ανοξείδωτο χάλυβα και χρωμολικό χάλυβα. Το καθένα προσφέρει ξεχωριστούς συμβιβασμούς σε αντοχή, βάρος και αντοχή στη διάβρωση.

Chromoly Steel (π.χ., 4130): Για εφαρμογές κρίσιμες για την αποστολή, όπως αναρτήσεις αγωνιστικών αυτοκινήτων και συστήματα ελέγχου αεροσκαφών, ο χρωμολικός χάλυβας είναι συνήθως η πρώτη επιλογή. Προσφέρει ανώτερη αντοχή και αντοχή στην κόπωση, καθιστώντας το ικανό να χειρίζεται υψηλά φορτία και κυκλικές καταπονήσεις.
Κράμα αλουμινίου (π.χ., 7075-T6): Το κύριο πλεονέκτημά του είναι η εξοικονόμηση βάρους. Ωστόσο, η χωρητικότητα φορτίου του είναι συγκρίσιμη με τον μαλακό χάλυβα και έχει κακά χαρακτηριστικά επιμήκυνσης. Υπό υψηλά φορτία, τείνει να σπάει αντί να λυγίζει, καθιστώντας το ακατάλληλο για πρωτογενείς εφαρμογές που φέρουν φορτίο.
Ανοξείδωτος χάλυβας: Προσφέρει καλή αντοχή στη διάβρωση, αλλά η αντοχή ποικίλλει σημαντικά ανά κατηγορία. Σε διαβρωτικά περιβάλλοντα όπου η αντοχή είναι πρωταρχικής σημασίας, μπορεί να χρειαστεί να επιλέξετε χρωμολικό χάλυβα με προστατευτική επίστρωση.
Ήπιος χάλυβας: Φθηνό αλλά έχει περιορισμένη αντοχή. Δεν συνιστάται για οποιοδήποτε δομικά σημαντικό φέρον εξάρτημα.

1.2 Σχεδιασμός λίπανσης: Αυτολίπανση έναντι Απαιτείται συντήρηση

Η μέθοδος λίπανσης καθορίζει άμεσα τον κύκλο συντήρησης και τη διάρκεια ζωής του προϊόντος.

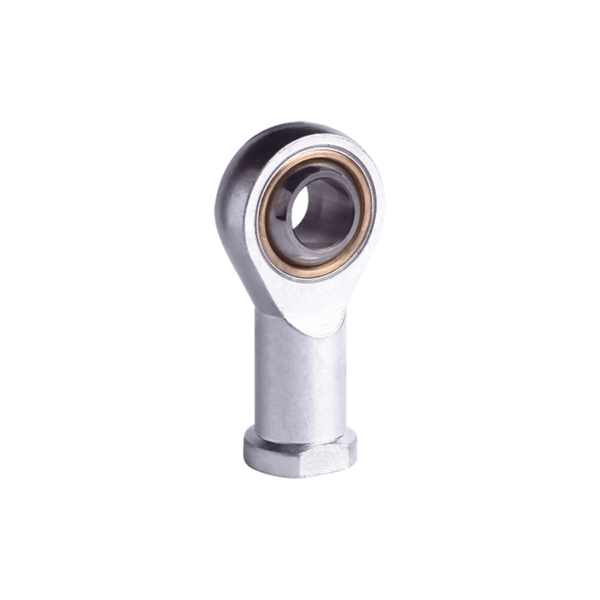

• Τύπος με επένδυση από PTFE (τεφλόν) (αυτολιπαντικό): Διαθέτει υφασμάτινη επένδυση από PTFE μεταξύ της μπάλας και του περιβλήματος. Αυτός είναι ένας αυτολιπαινόμενος σχεδιασμός χωρίς συντήρηση. Τα βασικά πλεονεκτήματα περιλαμβάνουν: δεν απαιτείται γράσο (που αποτρέπει επίσης την έλξη ρύπων, παρατείνει τη διάρκεια ζωής), σχεδόν μηδενικό εσωτερικό διάκενο (μηδενικό παιχνίδι για μεγαλύτερη ακρίβεια) και σταθερή ροπή εκκένωσης. Οι ειδικοί από το Aurora Bearing σημειώνουν ότι τα άκρα των ράβδων από μέταλλο σε μέταλλο διαθέτουν εγγενώς διάκενο που αυξάνεται με τη φθορά, ενώ οι επενδύσεις PTFE εξαλείφουν το αρχικό διάκενο για πιο σταθερή μακροπρόθεσμη απόδοση. Στην αεροπορία, πρέπει να ακολουθείτε αυστηρά τον αριθμό ανταλλακτικού του αρχικού κατασκευαστή. Η αντικατάσταση εναλλακτικών λύσεων μπορεί να προκαλέσει υπέρβαση των προδιαγραφών της "ροπής διάσπασης", οδηγώντας ενδεχομένως σε δέσμευση και εμπλοκή του συστήματος ελέγχου.

• Τύπος μετάλλου προς μέταλλο (Απαιτεί λίπανση): Τα ζεύγη τριβής χάλυβα/χάλυβα ή χάλυβα/μπρούτζου απαιτούν τακτική λίπανση. Είναι κατάλληλα για εφαρμογές που περιλαμβάνουν εναλλασσόμενα φορτία, μέτριες γωνίες ταλάντωσης και μέτριες ταχύτητες ολίσθησης.

1.3 Τύπος φορτίου και κίνησης

Διαφορετικές εφαρμογές απαιτούν εντελώς διαφορετικά χαρακτηριστικά άκρου ράβδου.

• Περιστροφή υψηλής ταχύτητας + μέτριο φορτίο: Δώστε προτεραιότητα στα άκρα της ράβδου με ρουλεμάν με σφαιρίδια ή κυλίνδρους για ομαλή περιστροφική κίνηση.

• Χαμηλής ταχύτητας, βαρύ φορτίο: Τα άκρα ράβδου απλού (συρόμενου) τύπου είναι ιδανικά, ικανά να αντέχουν υψηλές στατικές καταπονήσεις.

• Κίνηση ταλάντωσης (περιστροφή μικρής γωνίας): Είναι κατάλληλοι τόσο οι συρόμενοι τύποι με επένδυση PTFE όσο και οι συρόμενοι τύποι από μέταλλο σε μέταλλο. Λάβετε υπόψη ότι οι επενδύσεις PTFE έχουν περιορισμένη ικανότητα απαγωγής θερμότητας υπό ταλάντωση υψηλής συχνότητας—συμβουλευτείτε τα δεδομένα κατασκευαστή για συγκεκριμένα όρια.

2. Εγκατάσταση: Συνήθη λάθη που μπορεί να αποβούν μοιραία

Η σωστή εγκατάσταση είναι κρίσιμη για την επίτευξη απόδοσης και την αποφυγή της πρόωρης αστοχίας. Η λανθασμένη εγκατάσταση αναγκάζει το άκρο της ράβδου να αντέχει σε στιγμές κάμψης για τις οποίες δεν σχεδιάστηκε ποτέ.

2.1 Αποφύγετε τα φορτία κάμψης

Τα ρουλεμάν άκρου ράβδου έχουν σχεδιαστεί για να μεταφέρουν καθαρά φορτία τάσης ή συμπίεσης. Στο σωστό δομικό σχεδιασμό, πρέπει να αποφεύγετε ενεργά να τα υποβάλλετε σε λυγιστικά φορτία.

Κλασική περίπτωση σφάλματος: Σε σχέδιο ανάρτησης με διπλά ψαλίδια, σύνδεση της ράβδου ώθησης σε ένα άκρο ράβδου στον κάτω βραχίονα ελέγχου (LCA). Κατά την πέδηση, η ροπή πέδησης ταξιδεύει μέσω του κάτω βραχίονα και επιβάλλει μια τεράστια ροπή κάμψης στο άκρο της ράβδου — αυτή δεν είναι η προβλεπόμενη φόρτιση. Η σωστή πρακτική είναι να τοποθετήσετε τη ράβδο ώθησης στην όρθια/άτρακτο.
Αρχή κατώτατης γραμμής: Ενώ ορισμένα μπορεί να είναι μεγάλα με άκρα ράβδων για να αντέχουν ωμή βία σε φορτία κάμψης, αυτό παραβιάζει τις αρχές ορθής μηχανικής. Εξαλείφοντας τα φορτία κάμψης, μπορείτε να χρησιμοποιήσετε μικρότερα, ελαφρύτερα άκρα ράβδων, επιτυγχάνοντας βελτιστοποίηση τόσο της απόδοσης όσο και του βάρους.

2.2 Ελάχιστο μήκος εμπλοκής νήματος

Για τα άκρα της ράβδου με σπείρωμα (τόσο αρσενικά όσο και θηλυκά σπειρώματα), διασφαλίστε το απόλυτο ελάχιστο μήκος εμπλοκής του νήματος—σε αντίθετη περίπτωση θα οδηγήσει σε απογύμνωση του νήματος ή θραύση στο σημείο σύνδεσης.

• Μέθοδος οπής μάρτυρα: Πολλές ράβδοι ώθησης διαθέτουν μια τρύπα μάρτυρα που βρίσκεται σε απόσταση 1 έως 1,5 φορές τη διάμετρο του νήματος από την όψη του άκρου της ράβδου. Για παράδειγμα, με ένα νήμα 1/4-28, η τρύπα βρίσκεται 1/4 ίντσας από το πρόσωπο. Μετά την εγκατάσταση, αυτή η τρύπα πρέπει να καλυφθεί πλήρως (το βάθος βιδώματος πρέπει να υπερβαίνει αυτό το σημείο) για να θεωρείται ασφαλής η σύνδεση.

• Πρακτικός έλεγχος: Εάν η οπτική επιβεβαίωση είναι αδύνατη, χρησιμοποιήστε ένα καλώδιο ασφαλείας 0,020 ιντσών για να ανιχνεύσετε την τρύπα του μάρτυρα. Εάν το σύρμα περάσει, υποδηλώνει ανεπαρκή εμπλοκή του νήματος—αυτό είναι απολύτως απαράδεκτο.

• 2.3 Κλείδωμα και συγκράτηση

• Έλεγχος παξιμάδι / παξιμάδι εμπλοκής: Οποιοδήποτε άκρο ράβδου προσαρμοσμένο στην τελική του θέση πρέπει να στερεωθεί με ένα παξιμάδι εμπλοκής και να επισημανθεί με βαφή λωρίδας ροπής.

• Capture Washer: Σε εφαρμογές υψηλού κινδύνου όπως αεροσκάφη ή αγωνιστικά αυτοκίνητα, εξετάστε το ενδεχόμενο να εγκαταστήσετε ένα πλυντήριο μεγάλης διαμέτρου (π.χ. AN970) στη μία πλευρά του άκρου της ράβδου. Εάν το περίβλημα του άκρου της ράβδου ραγίσει και το ρουλεμάν διαφύγει, αυτή η ροδέλα σύλληψης μπορεί να διατηρήσει το ρουλεμάν στο σημείο στερέωσής του, διατηρώντας την ακεραιότητα της βασικής σύνδεσης ελέγχου και αποτρέποντας την καταστροφική αστοχία.

3. Συντήρηση και Επιθεώρηση

Εκτός εάν ένα άκρο ράβδου έχει σχεδιαστεί ειδικά ως "χωρίς συντήρηση", η τακτική επιθεώρηση είναι ο μόνος τρόπος για να διασφαλιστεί η ασφάλεια και η αξιοπιστία.

• Παίξτε Επιθεώρηση: Ο πιο διαισθητικός έλεγχος είναι η αίσθηση "προχειρότητας" μεταξύ της μπάλας και του περιβλήματος. Για αναρτήσεις αγωνιστικών αυτοκινήτων, ειδικά μπροστινά άκρα ράβδων σε ρυθμίσεις ράβδων τεσσάρων συνδέσμων ή σκάλας που αντέχουν μεγάλα φορτία, ελέγχετε τακτικά για μη φυσιολογικό παιχνίδι ή δέσιμο.

• Επιθεώρηση επιφάνειας: Για τα άκρα ράβδων από μέταλλο σε μέταλλο, εάν η επιφάνεια της σφαίρας παρουσιάζει αποχρωματισμό (κακίνισμα, μαύρισμα), τραχύτητα ή τσούξιμο, αυτό σημαίνει ότι έχει σημειωθεί μικροσυγκόλληση—απαιτείται άμεση αντικατάσταση.

• Έλεγχος ευελιξίας: Αρθρώστε χειροκίνητα το άκρο της ράβδου για να αισθανθείτε τυχόν "σημεία κολλήματος" ή μη φυσιολογική αύξηση αντίστασης (η ροπή διάσπασης υπερβαίνει τα όρια). Αυτός είναι ένας δείκτης κόκκινης γραμμής στις αεροπορικές εφαρμογές.

Άκρο ράβδουΤα ρουλεμάν είναι οι «αρθρώσεις» που συνδέουν τις μηχανικές κατασκευές. Η επιτυχής εφαρμογή ξεκινά με την επιλογή του σωστού υλικού και του κατάλληλου τύπου λίπανσης, επιτυγχάνεται μέσω σχεδίων εγκατάστασης που αποφεύγουν τα φορτία κάμψης και προστατεύεται από την αυστηρή επιθεώρηση της εμπλοκής του νήματος και το εσωτερικό παιχνίδι. Είτε κατασκευάζετε ένα αγωνιστικό είτε ένα βιομηχανικό μηχάνημα, ο σεβασμός αυτών των αρχών μηχανικής θα κάνει αυτά τα μικρά εξαρτήματα αξιόπιστους ακρογωνιαίους λίθους του σχεδιασμού σας—όχι κρυφές πηγές αστοχίας.
