Radial Spherical Plain Bearings: The Self-aligning Bearing Solution for Heavy-Duty Applications

Σε πολλά μηχανικά συστήματα, οι άξονες και τα συνδετικά στοιχεία δεν λειτουργούν πάντα υπό τέλεια ευθυγράμμιση. Μικρά σφάλματα εγκατάστασης, δομική παραμόρφωση ή αλλαγή φορτίων μπορεί να δημιουργήσουν πρόσθετη πίεση στα συνηθισμένα ρουλεμάν.

Εδώ είναι πουΑκτινικά σφαιρικά ρουλεμάνγίνει πολύτιμος. Σε αντίθεση με τα συμβατικά ρουλεμάν κύλισης που βασίζονται σε σφαίρες ή κυλίνδρους, τα σφαιρικά ρουλεμάν χρησιμοποιούν μια συρόμενη δομή επαφής που επιτρέπει τη γωνιακή κίνηση ενώ υποστηρίζει ακτινικά φορτία.

Από μηχανήματα κατασκευής και συστήματα αυτοκινήτων μέχρι βιομηχανικό εξοπλισμό και συσκευές αυτοματισμού, αυτά τα ρουλεμάν συμβάλλουν στη βελτίωση της μηχανικής ευελιξίας, στη μείωση της συγκέντρωσης της πίεσης και στη διατήρηση της σταθερής λειτουργίας υπό δύσκολες συνθήκες.

Τι είναι τα ακτινικά σφαιρικά ρουλεμάν;

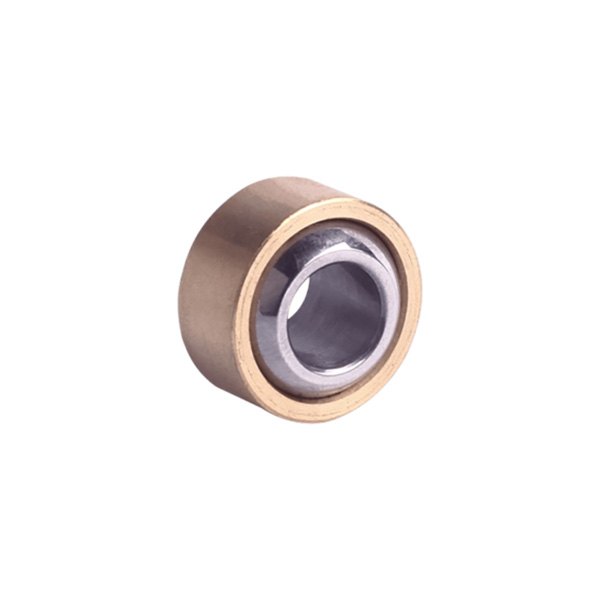

Το Radial Spherical Plain Bearing είναι ένας τύπος απλού ρουλεμάν που έχει σχεδιαστεί κυρίως για να υποστηρίζει ακτινικά φορτία ενώ επιτρέπει την περιστροφική κίνηση και τη γωνιακή εσφαλμένη ευθυγράμμιση μεταξύ των συνδεδεμένων εξαρτημάτων.

Η βασική δομή συνήθως αποτελείται από:

Ένας εξωτερικός δακτύλιος με σφαιρική εσωτερική επιφάνεια

Ένας εσωτερικός δακτύλιος με σφαιρική εξωτερική επιφάνεια

Μια συρόμενη επιφάνεια επαφής μεταξύ των δύο δακτυλίων

Ο σφαιρικός σχεδιασμός επιτρέπει στον εσωτερικό δακτύλιο να γέρνει μέσα στον εξωτερικό δακτύλιο, καθιστώντας το ρουλεμάν κατάλληλο για εφαρμογές όπου ενδέχεται να υπάρξουν αλλαγές ευθυγράμμισης.

Πώς λειτουργούν τα σφαιρικά ρουλεμάν;

Σε αντίθεση με τα ρουλεμάν, τα σφαιρικά ρουλεμάν δεν χρησιμοποιούν στοιχεία κύλισης.

Η λειτουργία τους εξαρτάται από την κίνηση ολίσθησης μεταξύ δύο καμπυλωτών επιφανειών.

Όταν ο άξονας κινείται:

Ο εσωτερικός δακτύλιος περιστρέφεται ή γέρνει μέσα στον εξωτερικό δακτύλιο.

Η σφαιρική επιφάνεια επαφής κατανέμει το φορτίο.

Το ρουλεμάν αντισταθμίζει τη γωνιακή κακή ευθυγράμμιση.

Αυτός ο σχεδιασμός παρέχει ομαλή κίνηση ακόμη και όταν τα συνδεδεμένα εξαρτήματα δεν είναι τέλεια ευθυγραμμισμένα.

Γιατί τα ακτινικά σφαιρικά ρουλεμάν είναι διαφορετικά από τα παραδοσιακά ρουλεμάν;

Τα παραδοσιακά ρουλεμάν κύλισης είναι εξαιρετικά για περιστροφή υψηλής ταχύτητας, αλλά έχουν περιορισμούς όταν αντιμετωπίζετε:

Λανθασμένη ευθυγράμμιση

Ταλαντούμενη κίνηση

Βαριά κρουστικά φορτία

Περιορισμένος χώρος εγκατάστασης

Τα σφαιρικά ρουλεμάν είναι σχεδιασμένα για καταστάσεις όπου η ευελιξία και η χωρητικότητα φορτίου είναι πιο σημαντικά από την εξαιρετικά υψηλή ταχύτητα περιστροφής.

Γιατί τα σφαιρικά απλά ρουλεμάν δεν χρειάζονται πάντα στοιχεία κύλισης;

Πολλοί άνθρωποι συνδέουν τα ρουλεμάν με χαλύβδινες σφαίρες ή κυλίνδρους. Ωστόσο, τα ρουλεμάν ολίσθησης υπάρχουν για πολύ περισσότερο από τα σύγχρονα ρουλεμάν κύλισης.

Ο λόγος που τα σφαιρικά ρουλεμάν εξακολουθούν να χρησιμοποιούνται ευρέως σήμερα είναι απλός:

Σε ορισμένες εφαρμογές, η ελεγχόμενη ολίσθηση είναι πιο αξιόπιστη από την κύλιση.

Για παράδειγμα:

Υδραυλικοί κύλινδροι

Συστήματα ανάρτησης

Αρμοί κατασκευαστικού εξοπλισμού

Αυτά τα συστήματα συχνά βιώνουν επαναλαμβανόμενες κινήσεις αιώρησης αντί για συνεχή περιστροφή. Τα στοιχεία κύλισης μπορεί να μην είναι πάντα η καλύτερη λύση επειδή η γωνία κίνησης είναι περιορισμένη και τα φορτία μπορεί να είναι πολύ υψηλά.

Κύριοι τύποι ακτινωτών σφαιρικών απλών ρουλεμάν

1. Σφαιρικά ρουλεμάν από χάλυβα σε χάλυβα

Αυτός ο παραδοσιακός σχεδιασμός χρησιμοποιεί επιφάνειες επαφής από χάλυβα.

Φόντα:

Υψηλή χωρητικότητα φορτίου

Κατάλληλο για εφαρμογές βαρέως τύπου

Μπορεί να αντέξει τα κρουστικά φορτία

Τυπικές εφαρμογές:

Μηχανήματα κατασκευής

Αγροτικός εξοπλισμός

Βιομηχανικοί μηχανισμοί

Ωστόσο, συνήθως απαιτείται τακτική λίπανση.

2. Σφαιρικά ρουλεμάν χωρίς συντήρηση

Αυτά τα ρουλεμάν χρησιμοποιούν ειδικά υλικά ολίσθησης όπως:

Σύνθετα στρώματα PTFE

Υλικά ενισχυμένα με ίνες

Αυτολιπαινόμενες επενδύσεις

Φόντα:

Μειωμένη συντήρηση

Δεν απαιτείται συχνή λίπανση

Κατάλληλο για καθαρότερα περιβάλλοντα λειτουργίας

3. Σφαιρικά ρουλεμάν τύπου άκρου ράβδου

Αυτά συνδυάζουν ένα σφαιρικό απλό ρουλεμάν με ένα κοχλιωτό περίβλημα.

Συνήθεις εφαρμογές:

Συστήματα ελέγχου

Μηχανισμοί διεύθυνσης

Ρυθμιζόμενες συνδέσεις

Βασικά Χαρακτηριστικά Απόδοσης

Υψηλή χωρητικότητα φορτίου

Επειδή η περιοχή επαφής είναι μεγαλύτερη από πολλά σχέδια ρουλεμάν κύλισης, τα σφαιρικά απλά ρουλεμάν μπορούν να χειριστούν βαριές ακτινικές δυνάμεις.

Συχνά χρησιμοποιούνται όταν ο εξοπλισμός έχει εμπειρία:

Βαριά πίεση

Φόρτωση σοκ

Επαναλαμβανόμενη κίνηση

Ικανότητα αυτοευθυγράμμισης

Ένα από τα μεγαλύτερα πλεονεκτήματα είναι η ικανότητα αντιστάθμισης της γωνιακής κακής ευθυγράμμισης.

Αυτό βοηθά στη μείωση:

Ανώμαλη φόρτωση

Άγχος στα άκρα

Πρόωρη φθορά

Κατάλληλο για ταλαντευόμενη κίνηση

Πολλά μηχανήματα δεν απαιτούν συνεχή περιστροφή.

Τα παραδείγματα περιλαμβάνουν:

Υδραυλικοί κύλινδροι που κινούνται εμπρός και πίσω

Ρομποτικές αρθρώσεις

Στοιχεία ανάρτησης

Τα σφαιρικά απλά ρουλεμάν έχουν καλή απόδοση σε αυτές τις καταστάσεις.

Κοινές Εφαρμογές Ακτινωτών Σφαιρικών Πεδιών Ρουλεμάν

Μηχανήματα Κατασκευών

Χρησιμοποιείται σε:

εκσκαφείς

Γερανοί

Φορτωτές

Χωματουργικός εξοπλισμός

Αυτά τα μηχανήματα παράγουν μεγάλες δυνάμεις και συχνή κίνηση των αρθρώσεων.

Συστήματα Αυτοκινήτων

Οι εφαρμογές περιλαμβάνουν:

Συστήματα ανάρτησης

Εξαρτήματα διεύθυνσης

Μηχανισμοί σύνδεσης

Βιομηχανικός Εξοπλισμός

Βρίσκεται συνήθως σε:

Υδραυλικά συστήματα

Μηχανές πρέσας

Εξοπλισμός αυτοματισμού

Βαριά μηχανικά συγκροτήματα

Αεροδιαστημικός και αμυντικός εξοπλισμός

Χρησιμοποιούνται εκδόσεις υψηλής απόδοσης όπου η αξιοπιστία και ο έλεγχος βάρους είναι σημαντικά.

Επιλογή υλικού για σφαιρικά ρουλεμάν

Οι διαφορετικές εφαρμογές απαιτούν διαφορετικά υλικά.

Η επιλογή υλικού επηρεάζει:

Αντοχή στη φθορά

Αντοχή στη διάβρωση

Ικανότητα φόρτωσης

Διάρκεια ζωής

Παράγοντες που επηρεάζουν τη διάρκεια ζωής του ρουλεμάν

Συνθήκες φόρτωσης

Τα υπερβολικά φορτία μπορούν να επιταχύνουν τη φθορά.

Σημαντικοί παράγοντες περιλαμβάνουν:

Στατικό φορτίο

Δυναμικό φορτίο

Δύναμη κρούσης

Λάδωμα

Για ρουλεμάν με λίπανση χάλυβα σε χάλυβα, η σωστή λίπανση είναι απαραίτητη.

Βοηθάει:

Μειώστε την τριβή

Αποτρέψτε τη ζημιά στην επιφάνεια

Παρατείνετε τη διάρκεια ζωής

Λειτουργικό Περιβάλλον

Περιβαλλοντικές συνθήκες όπως:

Σκόνη

Υγρασία

Θερμοκρασία

Έκθεση σε χημικά

μπορεί να επηρεάσει την απόδοση του ρουλεμάν.

Συμβουλές συντήρησης

Ελέγξτε για υπερβολική εκκένωση

Η αυξημένη κίνηση ή χαλαρότητα μπορεί να υποδηλώνει εσωτερική φθορά.

Διατηρήστε τη σωστή λίπανση

Για σχέδια με λίπανση, ακολουθήστε τα κατάλληλα διαστήματα λίπανσης.

Επιθεωρήστε τα στοιχεία σύνδεσης

Δεδομένου ότι τα σφαιρικά ρουλεμάν εγκαθίστανται συχνά στους αρμούς, τα γύρω εξαρτήματα θα πρέπει επίσης να ελέγχονται για φθορά.
