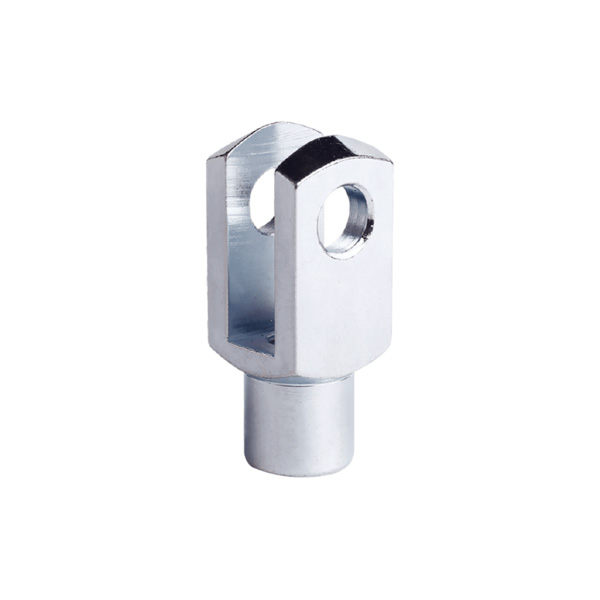

Στη μηχανική σχεδίαση, ορισμένα φαινομενικά ασήμαντα εξαρτήματα μπορούν είτε να σας γλιτώσουν από πολλά προβλήματα είτε να δημιουργήσουν ατελείωτους πονοκεφάλους εάν επιλεγούν σωστά. Clevises με περιστρεφόμενο άξονα εμπίπτουν στην προηγούμενη κατηγορία. Βρίσκονται συνήθως στα άκρα των ράβδων κυλίνδρων, στους ακροδέκτες συρματόσχοινων, στους συνδέσμους διεύθυνσης και σε αμέτρητα άλλα μέρη όπου απαιτείται μετάδοση φορτίου και άρθρωση.

Εκ πρώτης όψεως, πολλοί το μπερδεύουν με μια τυπική τραχεία. Αλλά η φράση "με περιστρεφόμενο άξονα" είναι ακριβώς αυτό που το ξεχωρίζει — και αυτό που το καθιστά γνήσιο επίλυση προβλημάτων σε εφαρμογές του πραγματικού κόσμου.

Τι πρόβλημα λύνει στην πραγματικότητα;

Μια τυπική σχισμή σταθερού άξονα απαιτεί τέλεια ευθυγράμμιση μεταξύ των δύο αυτιών του πιρουνιού και του συναρμολογημένου εξαρτήματος. Εάν δεν είναι ακριβώς ομοαξονικά, ο πείρος είτε δεν περνάει, είτε θα δεσμεύεται κατά τη λειτουργία, δημιουργώντας τριβή και καταπόνηση. Σε σκληρές συνθήκες πεδίου, μικρές αποκλίσεις εγκατάστασης είναι σχεδόν αναπόφευκτες. Η παραδοσιακή προσέγγιση είναι να σφυρηλατήσετε τον πείρο ή να προσθέσετε ροδέλες για την ευθυγράμμιση με δύναμη — αλλά αυτό εισάγει πρόσθετες εσωτερικές καταπονήσεις και επιταχύνει την πρόωρη φθορά.

Clevises με περιστρεφόμενο άξονα αντιμετώπιση αυτού του ζητήματος σε επίπεδο σχεδιασμού. Ο άξονας δεν είναι ασφαλισμένος σε σταθερή θέση. έχει σχεδιαστεί για να περιστρέφεται ανεξάρτητα μέσα στο πιρούνι. Αυτή η απλή αλλαγή προσφέρει δύο απτά οφέλη:

Πρώτον, ευκολότερη εγκατάσταση. Όταν χρησιμοποιείτε αυτόν τον τύπο σχισμής, δεν χρειάζεται πλέον να ρυθμίζετε με ακρίβεια την ακτινική θέση του συνδεδεμένου εξαρτήματος. Ο περιστρεφόμενος άξονας θα δέχεται αυτόματα μικρές γωνιακές αποκλίσεις. Σε στενούς χώρους συναρμολόγησης ή σε σενάρια ταχείας αντικατάστασης, αυτή η ευκολία είναι ιδιαίτερα πολύτιμη.

Δεύτερον, αντιστάθμιση για αποκλίσεις κίνησης. Κατά τη λειτουργία του μηχανήματος, οι άξονες ή οι μοχλοί ενδέχεται να παρουσιάσουν μικρές ομοαξονικές αποκλίσεις λόγω παραμόρφωσης λόγω φορτίου, κατασκευαστικών ανοχών ή θερμικής διαστολής. Μια άκαμπτη σύνδεση μεταφράζει αυτές τις αποκλίσεις σε εσωτερικές τάσεις που καταπονούν τα εξαρτήματα με την πάροδο του χρόνου. Τα Clevises με περιστρεφόμενο άξονα, ωστόσο, απορροφούν και αντισταθμίζουν αυτές τις αξονικές και ακτινικές κινήσεις μέσω της ανεξάρτητης περιστροφής του άξονα, επιτρέποντας σε ολόκληρη τη σύνδεση να λειτουργεί πιο ομαλά με μειωμένη φθορά.

Τι να ψάξετε όταν επιλέγετε ένα;

Όταν επιλέγετε μια σχισμή με περιστρεφόμενο άξονα, οι δύο πιο κρίσιμοι παράγοντες είναι το υλικό και οι διαστάσεις.

Το υλικό καθορίζει άμεσα τη διάρκεια ζωής — ειδικά σε σκληρά περιβάλλοντα. Η πιο συνηθισμένη επιλογή είναι ο ψευδάργυρος χάλυβας, ο οποίος προσφέρει καλή ισορροπία κόστους και απόδοσης για εσωτερικούς χώρους ή συνθήκες ήπιας υγρασίας. Αλλά εάν η εφαρμογή σας είναι σε εξωτερικούς χώρους, κοντά σε ακτογραμμές ή εκτίθεται σε χημικούς παράγοντες, πρέπει να σκεφτείτε πιο προσεκτικά.

Σύμφωνα με τις κατευθυντήριες οδηγίες της βιομηχανίας για αντοχή στη διάβρωση, σε περιβάλλοντα ψεκασμού αλατιού, ο συνηθισμένος ανθρακούχο χάλυβας με επίστρωση ψευδαργύρου μπορεί να παρουσιάσει σημαντική σκουριά εντός έξι μηνών. Αντίθετα, ο ανοξείδωτος χάλυβας 316 προσφέρει αρκετές φορές την αντίσταση στο ψεκασμό αλατιού. Ενώ το αρχικό κόστος είναι υψηλότερο, εξαλείφει τις συχνές αντικαταστάσεις και τον απρογραμμάτιστο χρόνο διακοπής λειτουργίας. Για εξαιρετικά επιθετικά περιβάλλοντα — όπως αυτά που περιλαμβάνουν όξινα μέσα — ίσως χρειαστεί ακόμη και να εξετάσετε το ενδεχόμενο διπλής όψης από ανοξείδωτο χάλυβα ή εξειδικευμένα κράματα.

Οι διαστάσεις είναι εξίσου σημαντικές. Τα περισσότερα προϊόντα αυτής της κατηγορίας ακολουθούν το πρότυπο DIN 71752, με βασικές παραμέτρους όπως το μέγεθος του σπειρώματος (π.χ. M5, M6, M10, M12), το πλάτος του πιρουνιού και τη διάμετρο του άξονα. Κατά την επιλογή, θα πρέπει να ταιριάξετε το μέγεθος του νήματος με τη μπιέλα σας και να επαληθεύσετε την ικανότητα στατικού φορτίου. Για παράδειγμα, ένας μοχλός με βαθμολογία M6 προσφέρει συνήθως χωρητικότητα στατικού φορτίου περίπου 2.400 N, ενώ μια έκδοση M10 μπορεί να χειριστεί έως και περίπου 6.000 N.

Συμβουλές εγκατάστασης και συντήρησης

Όταν λαμβάνετε το προϊόν, συνήθως διατίθεται σε μία από τις δύο διαμορφώσεις:

• Μόνο σώμα περόνης (με προεγκατεστημένο τον περιστρεφόμενο άξονα) — θα χρειαστεί να αγοράσετε ξεχωριστό πείρο (που συνήθως αναφέρεται ως τύπου KL ή SL).

• Πλήρης συναρμολόγηση — συμπεριλαμβανομένου του πείρου και ενός ασφαλιστικού δακτυλίου/δακτυλίου συγκράτησης. Ο πείρος τύπου SL διαθέτει συνήθως έναν κουμπωτό δακτύλιο για γρήγορη απελευθέρωση χωρίς εργαλεία, κάτι που είναι ιδιαίτερα βολικό κατά τη συντήρηση.

Μετά την εγκατάσταση, μην παραβλέπετε το πιο κρίσιμο βήμα: λίπανση. Οι κατασκευαστές συνιστούν παγκοσμίως την εφαρμογή γράσου σε όλα τα κινούμενα μέρη και τις επιφάνειες επαφής κατά τη συναρμολόγηση. Για περιστρεφόμενα συγκροτήματα από ανοξείδωτο χάλυβα, είναι απαραίτητη η τακτική εφαρμογή γράσου με βάση το λίθιο με πρόσθετα υψηλής πίεσης. Αυτό αποτρέπει το τσούξιμο και το σφίξιμο κάτω από βαριά φορτία - μια λειτουργία αστοχίας που μπορεί να κλειδώσει εντελώς την άρθρωση.

Clevises με περιστρεφόμενο άξονα είναι ένα ώριμο, καλά βελτιστοποιημένο προϊόν που έχει σχεδιαστεί για να λύνει τις πραγματικές προκλήσεις εγκατάστασης και αντιστάθμισης κίνησης. Την επόμενη φορά που θα εργάζεστε σε ένα σύστημα σύνδεσης, θα αντιμετωπίζετε περιορισμένους χώρους ή θα αντιμετωπίζετε προβλήματα λανθασμένης ευθυγράμμισης που θα ήταν δαπανηρή για να τα αφαιρέσετε, σκεφτείτε αυτό το εξάρτημα. Η επιλογή του κατάλληλου υλικού και μεγέθους θα κάνει τον εξοπλισμό σας πιο αξιόπιστο, θα μειώσει τη συχνότητα συντήρησης και τελικά θα μειώσει το συνολικό κόστος ιδιοκτησίας.
