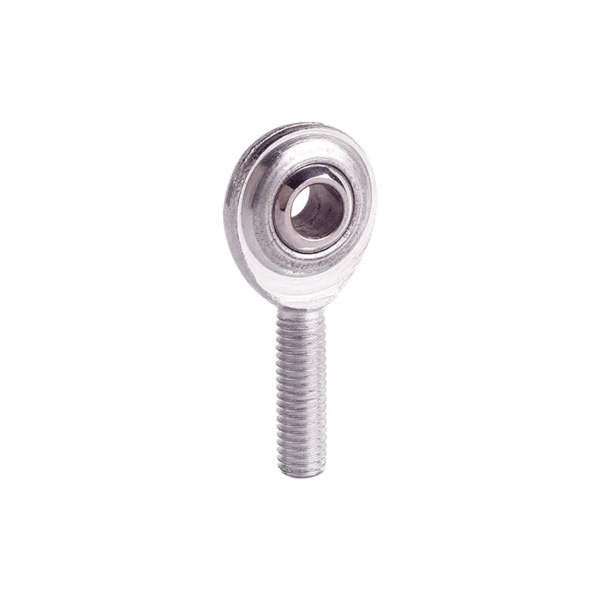

Τι κάνει τα άκρα ράβδων SA-PK που δεν χρειάζονται συντήρηση να ξεχωρίζουν μεταξύ των παγκόσμιων προϊόντων που φέρουν άκρα ράβδων;

Περίληψη

Τα εξαρτήματα βιομηχανικής μετάδοσης καθορίζουν το συνολικό κόστος σταθερότητας και συντήρησης πλήρους μηχανολογικού εξοπλισμού καιRod Ends SA-PK χωρίς συντήρησηέχουν αντικαταστήσει σταδιακά τα παραδοσιακά λιπασμένα άκρα ράβδων στα περισσότερα βιομηχανικά σενάρια βαρέως φορτίου την τελευταία δεκαετία. Αυτό το περιεχόμενο συγκρίνει συστηματικά τη δομική σχεδίαση, τη διαμόρφωση πρώτων υλών, την απόδοση φορτίου και τα πρακτικά όρια εφαρμογής των mainstream τελικών προϊόντων ράβδου σε όλη την Ευρώπη, την Ασία και τη Βόρεια Αμερική, εστιάζοντας στα βασικά ανταγωνιστικά πλεονεκτήματα αυτής της κλασικής αυτολιπαινόμενης σειράς, ταξινομώντας τις τυπικές παραμέτρους διαστάσεων, προσαρμοσμένα σχήματα μετασχηματισμού και κοινές προτάσεις αντιμετώπισης προβλημάτων για μηχανικούς σχεδιασμού μηχανών προμήθειας εξοπλισμού και μηχανικούς προμήθειας εξοπλισμού. Επίσης, ταξινομεί διαφορετικούς κανόνες προσαρμογής νημάτων, συμπεριλαμβανομένου του μετασχηματισμού του λεπτού βήματος και του αριστερού νήματος, παρέχοντας μετρήσιμα δεδομένα αναφοράς για την επιλογή μοντέλου σε εξοπλισμό αυτοματισμού, μηχανικά οχήματα και γεωργικά μηχανήματα.

Πίνακας περιεχομένων

• 1. Βασική δομική καινοτομία πίσω από κορυφαία αυτολιπαινόμενα ρουλεμάν ράβδου
• 2. Τεχνικές προδιαγραφές αντιστοίχισης πρώτων υλών & επεξεργασίας επιφάνειας
• 3. Πλήρης τυπικός πίνακας παραμέτρων διαστάσεων & φορτίου της σειράς SA-PK
• 4. Κανόνες προσαρμογής νήματος: Αριστερά, Επεξήγηση Έκδοση FG Fine Pitch
• 5. Κύρια Σενάρια Βιομηχανικής Εφαρμογής & Πρακτικές Συμβουλές Εγκατάστασης
• 6. Συχνές ερωτήσεις από παγκόσμιους αγοραστές μηχανικής (Ενότητα FAQ)
• 7. Συμβουλές για την επιλογή προμηθευτή & τελικές προτάσεις αναφοράς προμηθειών

1.1 Ενσωματωμένος σχεδιασμός αυτολιπαινόμενου πυρήνα από σύνθετο PTFE

Ο αυτολιπαινόμενος πυρήνας προέρχεται από σύνθετη επένδυση PTFE συνδεδεμένη ομοιόμορφα στην εσωτερική επιφάνεια της εξωτερικής ράβδου, αντικαθιστώντας τον παραδοσιακό σχεδιασμό αυλάκωσης αποθήκευσης λίπους που απαιτείται από τα συνηθισμένα άκρα ράβδων. Τα συμβατικά άκρα ράβδων ανοιχτού τύπου χρειάζονται περιοδική πλήρωση με γράσο κάθε 200 έως 300 ώρες εργασίας για τη μείωση της σφαιρικής τριβής. Η συχνή διακοπή λειτουργίας για λίπανση όχι μόνο μειώνει τον αποτελεσματικό ρυθμό λειτουργίας του εξοπλισμού, αλλά επιφέρει επιπλέον κόστος εργασίας για τις ομάδες συντήρησης του εργοστασίου, ειδικά για μεγάλης κλίμακας αυτοματοποιημένες γραμμές παραγωγής που λειτουργούν συνεχώς 24 ώρες την ημέρα. Το ενσωματωμένο σύνθετο στρώμα PTFE πραγματοποιεί στερεή λίπανση από την εκκίνηση του εξαρτήματος έως το σέρβις, με το στερεό λιπαντικό να διαχωρίζεται αργά από το σύνθετο υπόστρωμα υπό συνεχή τριβή ολίσθησης για να σχηματίσει ένα σταθερό φιλμ λαδιού μεταξύ χαλύβδινης σφαίρας και εξωτερικής επένδυσης.

1.2 Βελτιστοποιημένη δομή συναρμολόγησης για χαμηλότερο ποσοστό σφαλμάτων εξοπλισμού

Ένα άλλο δομικό πλεονέκτημα έγκειται στον απλοποιημένο σχεδιασμό εγκατάστασης και αποσυναρμολόγησης, βελτιστοποιημένος για εργασίες συναρμολόγησης επί τόπου. Η τυπική διαμόρφωση αρσενικού σπειρώματος ταιριάζει άμεσα με τις τυπικές μετρικές οπές σπειρώματος στη ράβδο έλξης σύνδεσης, χωρίς επιπλέον ενδιάμεσο σύνδεσμο ή χιτώνιο μετάβασης που απαιτείται για την εγκατάσταση. Αυτή η δομική απλοποίηση βοηθά τους μηχανικούς σχεδιαστές να μειώσουν τη συνολική ποσότητα των βοηθητικών συνδετήρων στο μηχανισμό μετάδοσης, μειώνοντας περαιτέρω τα συνολικά σημεία αστοχίας του εξοπλισμού και αργότερα την πίεση αποθήκευσης ανταλλακτικών για το τμήμα συντήρησης μετά την πώληση. Στατιστικά από ερευνητικά ιδρύματα της παγκόσμιας βιομηχανίας ρουλεμάν δείχνουν ότι εξοπλισμός εξοπλισμένος με ενσωματωμένα πεπιεσμένα αυτολιπαινόμενα άκρα ράβδων μπορεί να μειώσει την πιθανότητα μηχανικής βλάβης σε αρθρωτούς συνδέσμους κατά πάνω από 38% σε σύγκριση με μοντέλα που χρησιμοποιούν συνηθισμένα ρουλεμάν ράβδου, ειδικά για μηχανήματα εξωτερικού χώρου που εκτίθενται σε σκόνη, λασπωμένο νερό και εναλλαγή θερμοκρασίας όλο το χρόνο.

1.3 Επιλογές διπλής επεξεργασίας για διαφοροποιημένες απαιτήσεις φορτίου

Εκτός από τη βασική δομή του περιβλήματος συμπίεσης, οι κατασκευαστές μπορούν να αλλάξουν μεταξύ επεξεργασίας τυφλού σφυρηλάτησης και επεξεργασίας τυφλού τόρνευσης ακριβείας σύμφωνα με την απαίτηση του φορτίου εργασίας του πελάτη. Το περίβλημα σφυρηλάτησης διαθέτει καλύτερη συνολική δομική πυκνότητα και ικανότητα κατά των κρούσεων, που ισχύει για μηχανήματα μηχανικής βαρέως φορτίου και εξοπλισμό εξόρυξης. Το περίβλημα γυρισμένο ακριβείας διαθέτει υψηλότερη ακρίβεια ελέγχου ανοχής διαστάσεων, κατάλληλο για εξοπλισμό δοκιμών μικρού αυτοματισμού ακριβείας και ιατρικούς έξυπνους αρμούς μετάδοσης μηχανικών βραχιόνων. Αυτό το διπλό προαιρετικό σχήμα επεξεργασίας τυφλού επεκτείνει το εφαρμοστέο εύρος φόρτωσης του προϊόντος από ελαφρύ μικρο-φορτίο έως βαρύ βιομηχανικό φορτίο, καλύπτοντας διαφοροποιημένες προσαρμοσμένες απαιτήσεις από διαφορετικές κατάντη βιομηχανίες παγκοσμίως.

2.1 Πρότυπο ταξινόμησης βασικών πρώτων υλών

Η εσωτερική σφαιρική χαλύβδινη σφαίρα χρησιμοποιεί χάλυβα που φέρει GCr15 ως στάνταρ πρώτη ύλη, τον πιο ευρέως χρησιμοποιούμενο χάλυβα ρουλεμάν στην παγκόσμια βιομηχανία κατασκευής ρουλεμάν ολίσθησης με σταθερή μεταλλουργική δομή και εξαιρετική αντοχή στη συμπίεση μετά από ακριβή θερμική επεξεργασία σβέσης και σκλήρυνσης. Σύμφωνα με τις εξατομικευμένες απαιτήσεις από πελάτες στο εξωτερικό, η χαλύβδινη μπάλα μπορεί να επιλέξει σκάφος επιφανειών σκληρής επιχρωμίωσης για να βελτιώσει τη σκληρότητα της επιφάνειας και την αντιδιαβρωτική απόδοση ή να αναβαθμίσει σε 440C μπάλα από ανοξείδωτο χάλυβα για εξοπλισμό ωκεανού που λειτουργεί σε παράκτιο περιβάλλον με υψηλή ομίχλη αλατιού. Για ειδικό εξοπλισμό επεξεργασίας τροφίμων και φαρμακευτικής παραγωγής με αυστηρές απαιτήσεις υγιεινής, ολόκληρο το συγκρότημα ρουλεμάν μπορεί να αναβαθμιστεί πλήρως σε ποιότητες ανοξείδωτου χάλυβα, συμπεριλαμβανομένων 304.303 ή 316, μετά από παθητικοποίηση επιφανειών αντικαθιστώντας την επίστρωση ψευδαργύρου για να πληροί τα πρότυπα παραγωγής τροφίμων κατά της σκουριάς και της μη ρύπανσης.

2.2 Πλεονέκτημα σύνθετου υλικού επένδυσης PTFE

Η αυτολιπαινόμενη σύνθετη επένδυση πυρήνα από PTFE συνδυάζεται με πολυτετραφθοροαιθυλένιο και μεταλλική σκόνη μέσω τεχνολογίας σύνθετου έλασης υψηλής θερμοκρασίας, σφιχτά στερεωμένη στο εσωτερικό τοίχωμα του εξωτερικού περιβλήματος χωρίς να ξεκολλάει κάτω από επαναλαμβανόμενες τριβές περιστροφής και περιστροφής. Διαφορετικό από τη λεπτή μεμβράνη PTFE μονής στρώσης που πέφτει εύκολα υπό υψηλό φορτίο, το σύνθετο υλικό συνδυάζει την υψηλή αντίσταση συμπίεσης της μεταλλικής βάσης και τον εξαιρετικά χαμηλό συντελεστή τριβής του PTFE, την εξισορρόπηση της χωρητικότητας φορτίου και την απόδοση αυτολίπανσης ταυτόχρονα. Τα δεδομένα εργαστηριακών δοκιμών φθοράς δείχνουν ότι τα άκρα ράβδων με επένδυση από σύνθετο PTFE διατηρούν σταθερό συντελεστή τριβής κάτω από 0,12 υπό συνθήκες συνεχούς παλινδρομικής αιώρησης, πολύ ανώτερος από τον παραδοσιακό δακτύλιο που περιέχει λάδι με βάση τον χαλκό με συντελεστή τριβής που κυμαίνεται πάνω από 0,25 μετά την εξάντληση του λαδιού.

3.1 Αρχή αναφοράς επιλογής φορτίου

Η τιμή δυναμικού φορτίου αναφέρεται στο μέγιστο επιτρεπόμενο εναλλασσόμενο φορτίο σε συνθήκες μακροχρόνιας παλινδρομικής αιώρησης, ενώ το στατικό φορτίο αντιπροσωπεύει το απόλυτο οριακό φορτίο υπό στατική συμπίεση χωρίς μόνιμη παραμόρφωση της δομής του ρουλεμάν. Όταν οι πελάτες επιλέγουν προδιαγραφές για το σχεδιασμό του εξοπλισμού, συνιστάται η κράτηση περιθωρίου ασφάλειας φορτίου άνω του 30% με βάση το πραγματικό αιχμή φορτίο εργασίας, αποφεύγοντας τη μακροχρόνια λειτουργία υπερφόρτωσης επιταχύνοντας την πρόωρη τριβή της σύνθετης επένδυσης PTFE και μειώνοντας τη συνολική διάρκεια ζωής των αρθρωτών εξαρτημάτων.

4.1 Προσαρμοσμένη προδιαγραφή αριστερού νήματος

Η παραλλαγή αριστερού νήματος προσθέτει το γράμμα L ως επίθημα πίσω από τον αρχικό αριθμό εξαρτήματος, τυπικό παράδειγμα σήμανσης Το SAL8PK σημαίνει έκδοση νήματος αριστερά με βάση την αρχική προδιαγραφή SA8PK, όλες οι παράμετροι εξωτερικής διάστασης του περιβλήματος, της σφαίρας και της επένδυσης διατηρούνται πλήρως συνεπείς με το τυπικό SA8PK εκτός από την εσωτερική και εξωτερική κατεύθυνση περιστροφής του νήματος. Τα άκρα των αριστερών ράβδων σπειρώματος χρησιμοποιούνται ως επί το πλείστον σε ζευγαρωμένη αντίθετη ράβδο έλξης του μηχανισμού διεύθυνσης οχήματος, δύο ομάδες αριστερών και δεξιών άκρων ράβδων σπειρώματος συνεργάζονται για να πραγματοποιήσουν γρήγορη ρύθμιση μήκους της ράβδου έλξης χωρίς αποσυναρμολόγηση του πλήρους συγκροτήματος σύνδεσης, βελτιώνοντας σημαντικά την αποτελεσματικότητα αποσφαλμάτωσης του προσωπικού συντήρησης κατά τη διάρκεια του oversa.

4.2 Πεδίο εφαρμογής νήματος FG Fine Pitch Thread

Το επίθημα FG αντιπροσωπεύει προσαρμοσμένο μοντέλο με νήμα λεπτού βήματος, όπως φαίνεται στον πίνακα παραμέτρων SA18 PKFG και SA20 PKFG, η αλλαγή του πυρήνα έγκειται στην παράμετρο του βήματος νήματος ενώ όλα τα δεδομένα διάστασης περιγράμματος και φορτίου παραμένουν αμετάβλητα σε σχέση με τις αρχικές τυπικές προδιαγραφές. Για παράδειγμα, το πρότυπο SA18PK ταιριάζει με το χοντρό νήμα M18×2,5, η αντίστοιχη παραλλαγή λεπτού βήματος SA18PKFG αλλάζει σε λεπτό νήμα M18×1,5. Το μικρότερο βήμα σπειρώματος προσφέρει μεγαλύτερη ακρίβεια προσαρμογής για το μήκος της ράβδου έλξης, που χρησιμοποιείται ευρέως στον εξοπλισμό βαθμονόμησης οργάνων ακριβείας, στον μηχανισμό μικρορύθμισης εργαλειομηχανών αριθμητικού ελέγχου και στο έξυπνο εξάρτημα παραγωγής αυτοματισμού.

5.1 Ανάλυση κλάδου εφαρμογών τριών πυρήνων

Πρώτον, η αυτοματοποιημένη βιομηχανία κατασκευής, συμπεριλαμβανομένου του φωτιστικού αυτοματισμού CNC, της βιομηχανικής ρομποτικής άρθρωσης βραχίονα και του μηχανισμού ρύθμισης της τάσης της γραμμής μεταφοράς είναι το μεγαλύτερο πεδίο κατανάλωσης κατάντη μικρομεσαίων προδιαγραφών SA5PK~SA16PK. Αυτός ο εξοπλισμός λειτουργεί συνεχώς για μεγάλο χρονικό διάστημα σε εσωτερικό εργαστήριο σταθερής θερμοκρασίας με χαμηλή συγκέντρωση σκόνης και μεσαίο εναλλασσόμενο φορτίο, η αυτολιπαινόμενη ιδιότητα εξαλείφει την τακτική συντήρηση τερματισμού λειτουργίας, βοηθώντας την αυτοματοποιημένη γραμμή παραγωγής να διατηρεί αδιάκοπο πρόγραμμα παραγωγής όλο το χρόνο. Πολλοί εγχώριοι και ξένοι κατασκευαστές εξοπλισμού αυτοματισμού έχουν καταχωρίσει αυτή τη σειρά ως τυπικό ταιριαστό μέρος της νέας γενιάς έξυπνης διάταξης σύνδεσης για να μειώσουν το κόστος συντήρησης λειτουργίας αργότερα του εξοπλισμού κατά περισσότερο από 40%.

Δεύτερον, ο τομέας των μηχανημάτων κατασκευής και των γεωργικών μηχανημάτων επιλέγει κυρίως προδιαγραφές μεγάλου μεγέθους SA18PK~SA25PKFG για ράβδο έλξης τιμονιού, αρθρωτό σύνδεσμο υδραυλικού κυλίνδρου και τμήμα σύνδεσης ανάρτησης φορτωτή, εκσκαφέα και μεγάλο τρακτέρ. Τέτοιος εξοπλισμός λειτουργεί σε εξωτερικούς χώρους όλο το χρόνο με θέα στην άμμο, τη λάσπη, το νερό της βροχής και τις δραστικές διακυμάνσεις της θερμοκρασίας περιβάλλοντος από μείον 20℃ έως πάνω από 50℃, το ψευδάργυρο εξωτερικό κέλυφος και η αυτολιπαινόμενη επένδυση PTFE αντιστέκονται από κοινού στην εξωτερική σκληρή περιβαλλοντική διάβρωση, αποφεύγοντας το συχνό μπλοκάρισμα των ρουλεμάν και την τριβή λόγω τριβής. Στην αγορά συντήρησης αγροτικών αγροτικών μηχανημάτων, πολλά συνεργεία επισκευής επιλέγουν να αναβαθμίσουν τα γνήσια άκρα με λίπανση ράβδων σε αυτό το αυτολιπαινόμενο προϊόν για να μειώσουν προφανώς τον ετήσιο φόρτο συντήρησης των αγροτικών οχημάτων μετά την πώληση.

Τρίτον, ο νέος ενεργειακός εξοπλισμός, ο εξοπλισμός περιβαλλοντικής προστασίας και ο μηχανισμός μετάδοσης πηδαλίου πλοίων μικρής κλίμακας υιοθετούν προσαρμοσμένη παραλλαγή από ανοξείδωτο χάλυβα για προσαρμογή σε περιβάλλον εργασίας υψηλής υγρασίας, ομίχλης αλατιού και διαβρωτικού αερίου.

Βασικές πρακτικές οδηγίες εγκατάστασης

1. Καθαρίστε τελείως το εσωτερικό σπείρωμα της αντίστοιχης οπής της ράβδου έλξης πριν βιδώσετε το σπείρωμα του άκρου της ράβδου για να αποφύγετε γρατσουνιές μετάλλων στην επιφάνεια του σπειρώματος κατά τη συναρμολόγηση
2. Ελέγξτε τη ροπή βιδώματος εντός λογικού εύρους που αναφέρεται στις προδιαγραφές του σπειρώματος, η υπερβολική ροπή θα παραμορφώσει το εξωτερικό περίβλημα και θα καταστρέψει την εσωτερική επένδυση PTFE
3. Διατηρήστε ελεύθερο περιθώριο αιώρησης 3~5 μοιρών στην αρθρωτή άρθρωση μετά την εγκατάσταση για να αποφύγετε αστοχία κολλήματος που προκαλείται από υπέρθεση ανοχής διαστάσεων εγκατάστασης

7.1 Βασικά Πρότυπα Επιθεώρησης για Έλεγχο Κατασκευαστή

Πρώτον, δώστε προτεραιότητα στους κατασκευαστές με πλήρες ιδιόκτητο εργαστήριο παραγωγής, συμπεριλαμβανομένης της επεξεργασίας σφυρηλάτησης/τορνεύματος, επεξεργασίας επιφανειών με ηλεκτρολυτική επιμετάλλωση και εργαστηρίου δοκιμών φορτίου τελικού προϊόντος. τέτοιοι ολοκληρωμένοι προμηθευτές παραγωγής μπορούν να ελέγχουν ανεξάρτητα την ποιότητα κάθε ζεύξης παραγωγής, αποφεύγοντας αποτελεσματικά την εξωτερική ανάθεση επεξεργασίας που οδηγεί σε ασταθή διακύμανση της ποιότητας παρτίδας των τελικών ρουλεμάν. Πολλές μικρές εμπορικές εταιρείες χωρίς εργαστήριο παραγωγής προμηθεύονται προϊόντα από διάσπαρτα μικρά εργαστήρια, που δεν μπορούν να ενοποιήσουν το πρότυπο της πρώτης ύλης και την τεχνική παράμετρο, συχνά προκαλούν ασυνεπή ποιότητα διαφορετικών παρτίδων παράδοσης.

Δεύτερον, απαιτούν από τους προμηθευτές να παρέχουν έκθεση δοκιμής φορτίου τρίτου και πιστοποιητικό επιθεώρησης πρώτων υλών πριν από την επίσημη παραγγελία χύδην, οι πιστοποιημένοι κατασκευαστές μπορούν να εκδώσουν αντίστοιχο έγγραφο πιστοποίησης υλικού που ταιριάζει με τα προϊόντα παράδοσης παρτίδας για να εγγυηθεί τη συμμόρφωση του προϊόντος με τα διεθνή βιομηχανικά πρότυπα του ρουλεμάν άκρου ράβδου. Για πελάτες από το εξωτερικό που εισάγουν σε αγορές της ΕΕ και της Βόρειας Αμερικής, επιβεβαιώστε εάν τα προϊόντα πληρούν τα τοπικά πρότυπα περιβαλλοντικής επίστρωσης για να αποφύγετε τον κίνδυνο δέσμευσης εκτελωνισμού που προκαλείται από ακατάλληλη σύνθεση επιφανειακής επιμετάλλωσης.

Τρίτον, επιβεβαιώστε την πολιτική τεχνικής υποστήριξης μετά την πώληση, συμπεριλαμβανομένου του προσαρμοσμένου κύκλου απόκρισης τροποποίησης σχεδίου, του ελαττωματικού κανονισμού αντικατάστασης προϊόντων και του καναλιού τεχνικής διαβούλευσης μετά την πώληση στο εξωτερικό. Εξαιρετικοί κατασκευαστές παρέχουν δωρεάν υπηρεσία συμβουλευτικής τεχνικής παραμέτρων για σχεδιαστές εξοπλισμού κατά τη φάση επιλογής μοντέλου προπαραγγελίας, βοηθώντας τους πελάτες να ολοκληρώσουν τον ακριβή υπολογισμό αντιστοίχισης προδιαγραφών για να μειώσουν την απώλεια λανθασμένων προμηθειών μοντέλου.
